電泳術語解釋 1、固體份
涂料一般都由成膜物質部分和揮發的溶劑部分組成。成膜物質部分稱謂固體份或不揮發份。
熱固性涂料的成膜過程不僅溶劑要揮發掉，還拌隨著固化的化學反應（氧化、分解、聚合、縮合等反應），致使在成膜過程中產生膜重量的增和減的現象，因而致使涂料的固體份或不揮發份與成膜物質部分重量不一定等同。
電泳涂料屬于熱固性涂料，且一定要在150~180°Ｃ高溫下烘干才能固化，在升溫到規定的固化溫度過程中分解出低分子物質，并在規定的固化溫度下保溫一定時間才能固化（即不再被溶劑擦拭掉），出現加熱減量。 ２、顏基比
電泳涂裝場合的顏基比系指電泳涂料、槽液或涂膜中的顏料與基料（樹脂）之比，也用顏料份來表示，系固體份中所含顏料量對１００分樹脂量之比例。 ３、ＭＥＱ值
為使電泳涂料保持在一定的ＰＨ范圍內，所需中和劑的總量包括化合和游離兩部分。電泳涂料的中和當量（ＭＥＱ）是表示使涂料水溶性所需中和劑的中和程度，即化合部分的中和劑耗量的當量值，游離部分的氫離子濃度用ＰＨ值表示。
酸值：中和１克電泳涂料的樹脂所需的ＮaＯＨ或ＫＯＨ的毫升數，俗稱酸價，亦指ＭＥＱ酸。
胺值：中和１克電泳涂料的樹脂所需的ＨＣＬ的毫升數，俗稱胺價，亦指ＭＥＱ堿。 測定酸值或胺值的目的是維持被試驗電泳涂料中的中和劑的濃度。電滬涂料的ＭＥＱ＝中和劑／胺值（或酸值），也有用中和１００克樹脂所需中和劑的毫克當量數表示。 ４、ＰＨ值
電泳涂料是靠用堿或有機酸中和其漆其中的羥基或胺基，并保持一定的氫離子濃度而獲得的較穩定的水溶液或乳液，電泳涂料的水溶液或乳液的氫離子濃度也是用常規的PH值來表示。 5、電導率

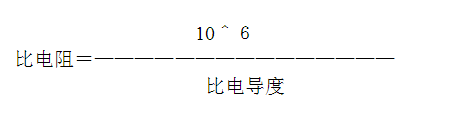

電導又稱比電導率，指在1CM間距的1平方厘米極面的導電量。在電泳涂裝場合的槽液、UF液、極液和所用純水的導電難易程度用電導來表示，也有用比電導阻來表示.
比電導度的單位:us/cm
電泳漆槽液的電導與槽液固體份、ＰＨ值和雜質離子含量等有關。電泳涂料的調配、極液的更換和電泳后的**終清洗都需用純水，如果水質超過２５us/cm，則漆可能被污染。
６、溶劑含量
作用：提高電泳涂料的水溶性和槽液的穩定性。
槽液的有機溶劑含量高了，涂膜庸腫過厚，泳透力和破壞電壓下降，再溶解現象變重；含量低了，槽液的穩定性變差，涂膜干癟，水溶性降低。溶劑含量一般指槽液中除水以外的有機溶劑的百分含量。
７、臨界電壓、工作電壓、破壞電壓（擊穿電壓）、電泳時間
臨界電壓：低于泳涂電壓下限的某一電壓值時，幾乎泳涂不上漆膜（或沉積，與再溶解漆膜量相抵消），這一電壓稱為臨界電壓。
工作電壓：起始電壓低一些，以減輕電極反應，也降低通電時間的脈沖電流，隨后電壓高一些，以提高內腔縫隙表面的泳涂質量。
在電泳涂裝場合能獲得規定的外觀優良的漆膜厚度，兩極間通的電壓稱為電泳涂裝的工作電壓，簡稱泳涂電壓。
超出泳涂電壓上限的一定值時，在沉積電極上的反應加劇，產生大量氣體，使沉積的涂膜炸裂，絕緣被破壞，產生異常附著，這一電壓值稱為破壞電壓，亦即擊穿電壓。 電泳工作電壓介于臨界電壓和破壞電壓之間。 ８、泳透力
在電泳涂裝過程中使背離電極的電泳涂物表面上漆的能力稱之為泳透力，也表示電泳涂膜在膜厚分布上的均一性，故又稱泳透性。
與
電泳槽液的電導和濕涂膜的比電阻大小有關，前者越大，該漆的泳透力越高，泳透力與涂膜工藝參數（泳涂時間、涂裝電壓、槽液固體份等）有直接關系，它也是確保空腔部分、縫隙間等表面涂上漆的目標值。 ９、庫侖效率
在電泳涂裝場合庫侖效率是表示涂膜難易程度的目標值。有兩種表示法：耗１庫侖電量析出涂膜的重量，以毫克／庫侖表示，又稱電效率；或沉積１克固體漆膜所需電量的庫侖數，以庫侖／克表示。 １０、加熱減量
在１５０°Ｃ/3h以下烘干后所得的干燥的電泳涂膜在進一步升高到規定的烘干溫度達完全固化的過程中，熱分解出低分子化合物，（即冒煙現象）而使涂膜失重，稱之為加熱減量。 １１、熟化
熟化的功能是使電泳涂料溶化完全，使原漆帶入的低沸點的有機溶劑大部分揮發掉，如果熟化時間不足，涂膜庸腫過厚，在烘干時產生流掛。
如果原漆的水溶性好，又不是以大量有機溶劑來助溶，則熟化期可短。
電泳涂料加純水調配成工作液，攪均后不能立即泳涂被涂物。一般規定在一定條件下攪拌一段時間，才能泳涂出合格樣板檢驗或試涂被涂物。這個時間稱為槽液的熟化期。 １２、顆粒、縮孔、魚眼、針孔、凹孔 １３、電泳涂料的穩定性 系指原漆的儲存穩定性。
